全金屬外轉子軸流風機與全金屬內轉子軸流風機：工作原理及區別詳解

2020-02-23

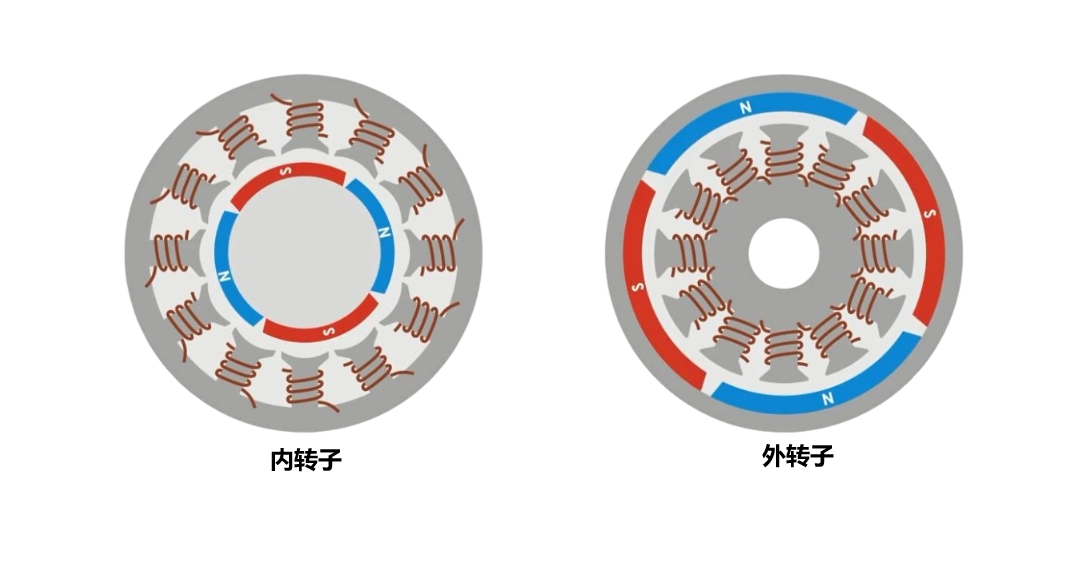

全金屬外轉子軸流風機與全金屬內轉子軸流風機：工作原理及區別詳解在散熱風機領域，外轉子電機與內轉子電機是兩種常見的結構形式。雖然它們都能實現電能向機械能的轉換，但在工作原理、性能特點及應用場景上存在明顯差異。本文由羞羞影院電氣為您係統講解。 一、基本概念與結構示意內轉子電機：轉子（旋轉部分）位於電機內部，由中心軸支撐旋轉，定子（固定部分）環繞在轉子外部。外轉子電機：轉子（旋轉部分）位於電機外部，呈“殼”狀，定子固定在內部中心，轉子圍繞定子旋轉。簡言之：內轉子是“軸轉殼不轉”，外轉子是“殼轉軸不轉”。 二、工作原理1. 內轉子工作原理內轉子電機屬於典型的感應電機或永磁同步電機結構。定子繞組通入交流電（或由控製器產生旋轉磁場），產生旋轉磁場。該磁場切割轉子上的導體（或永磁體），產生電磁轉矩，驅動轉子（帶軸）高速旋轉。轉子由軸承支撐在內部，輸出扭矩通過軸向外傳遞。2. 外轉子工作原理外轉子電機的定子固定在中心軸上，轉子（帶永磁體或鼠籠結構）套在定子外部。當定子繞組產生旋轉磁場時，電磁力直

軸流風機與離心風機速選指南

2025-09-28

軸流風機：風平行於軸吹，像電風扇。風量大、風壓低。離心風機：風垂直於軸進入，在離心力作用下90度改變方向甩出。風壓高、風量相對小。風流向與原理下麵將從工作原理、優劣勢對比和應用場景三個方麵為您詳細解析1、風流向與原理 4、 三大坑點警示2、性能對比速覽 5、流向口訣3、場景速選表 6、精準校核三步 需要大風量，但管道很短或幾乎沒有阻力？ 軸流風機需要把空氣吹過很長的管道、密集的濾網或熱交換器？ 離心風機 希望這個詳細的對比能幫助您更好地理解和選擇這兩種風機。在實際工程中，最終選型還需要結合具體的性能曲線、功率、噪音、空間尺寸等綜合決定

通訊散熱雙雄：軸流與鼓風機選型指南

2025-09-08

在現代通訊設備中，DC軸流風機和DC鼓風機往往是共存且互補的，而不是相互替代的關係。一個典型的通信基站機櫃可能這樣設計：在機櫃頂部安裝幾個DC軸流風機，形成抽風，負責整個機櫃的宏觀氣流和熱空氣排出。在最重要的主處理板（主板）上，針對每個主芯片（CPU/NPU）的散熱器，專門配置一個或多個DC鼓風機，進行定點強製散熱，確保核心芯片不會過熱降頻。選型核心思路：分析熱源：確定是需要整體散熱還是局部熱點散熱。計算風阻：分析氣流路徑上的阻力（尤其是散熱片的阻力曲線）。這是散熱工程師的核心工作。查看P-Q曲線：這是風扇的性能曲線圖，橫軸是風壓（Pressure），縱軸是風量（Flow）。選擇的風扇其P-Q曲線與係統的風阻線交點，必須滿足所需的風量要求。對於低風阻係統，選擇P-Q曲線更“平躺”的軸流風機。對於高風阻係統，選擇P-Q曲線更“陡峭”的鼓風機。權衡其他因素：在滿足散熱需求的前提下，綜合考慮尺寸、成本、噪音和功耗（能效）等因素。

外轉子風扇VS內轉子風扇：羞羞影院助您散熱風扇選型全攻略

2025-08-28

一、核心結構差異 首先，理解兩者的根本區別是理解其應用場景的關鍵：內轉子風機 (Conventional Motor Fan)結構： 電機位於風機中心，轉子（旋轉部分）在電機內部，定子（固定部分）包圍著轉子。風葉安裝在電機轉軸上。類比： 就像普通的電風扇，電機在中間，扇葉裝在電機軸上。外轉子風機 (External Rotor Motor Fan)結構： 電機是“inside-out”的。定子固定在電機中心的支架上，轉子則作為一個杯形結構環繞在定子外部。風葉直接安裝在轉子的外壁上，與轉子一體旋轉。類比： 就像一個滾筒洗衣機的內筒，電機的外殼（轉子）直接帶著筒壁旋轉。二、優劣勢對比 特性 外轉子全金屬軸流風機 內轉子金屬風機 結構/尺寸 優勢： 結構緊湊，軸向長度短，在相同風輪直徑下，整體體積更小。 劣勢： 電機+傳動結構導致軸向長度較長，整體更笨重。 重量/慣性 優勢： 轉子直接帶動風葉，轉動慣量大，運行更平穩，啟停有慣性。 劣勢： 轉子小
